電磁試驗篩

什么是電磁試驗篩？

電磁試驗篩檢測磨料

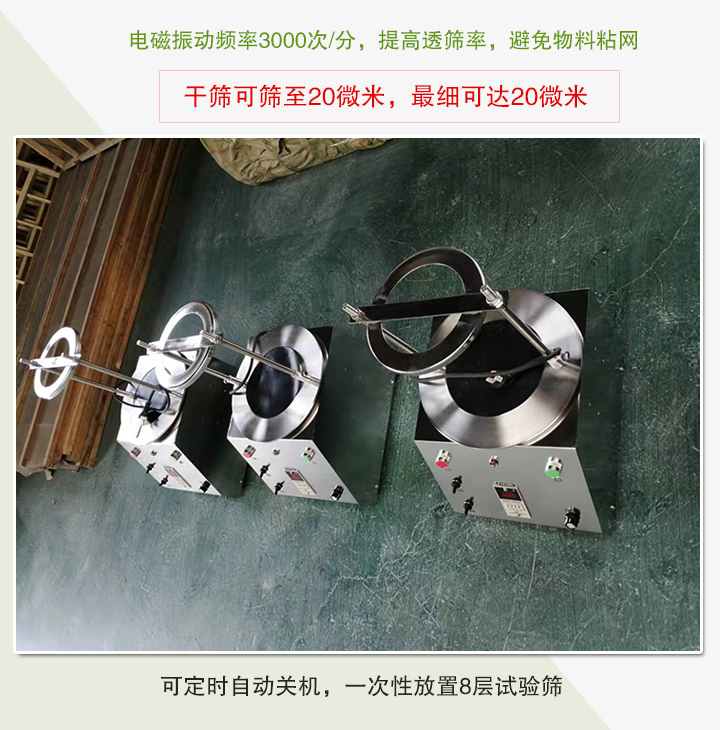

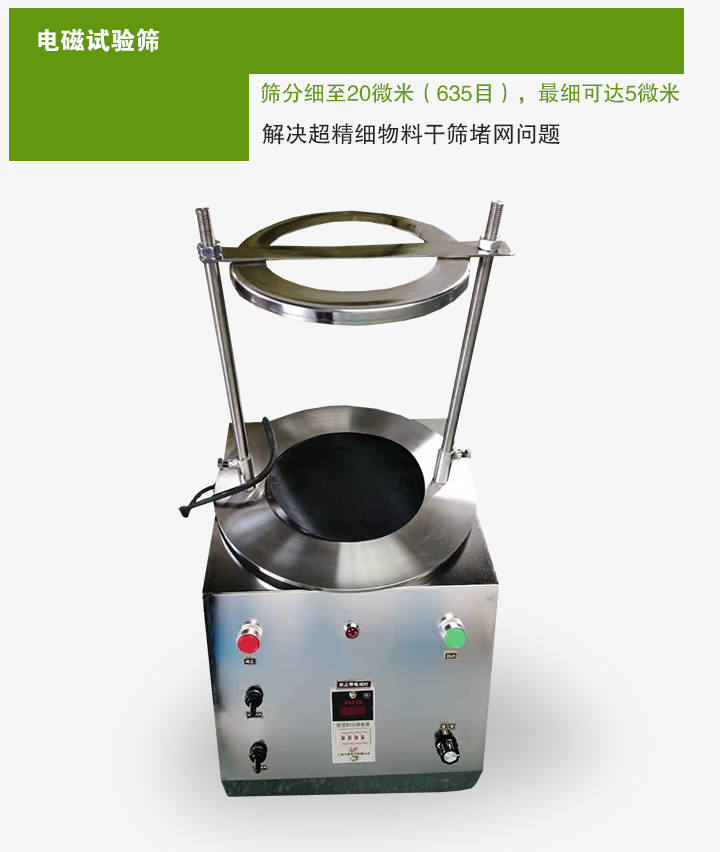

電磁試驗篩也叫電磁式標準試驗篩，采用電磁振動器為振動源，振動頻率達3000次/分，篩面采用高頻上下顫動，使物料能從網孔中甩出，物料不易粘網，提高了細物料的篩分效率，干篩能篩分至20um(635目)，增加負壓裝置，可干篩至5um，解決了超細微粉干篩的難題。篩機高可放8層試驗篩（含篩底），可以將一種顆粒料同時精密分出2—7個粒度段。

電磁試驗篩應用行業

電磁試驗篩用于顆粒分離和物料粒度分析檢測，可干篩分至5微米；主要用于土壤研究和實驗室及工業領域，具體物料有：面粉、骨料、煤、顏料、肥皂、水泥、藥粉、飼料、芝麻、磨料等。

電磁試驗篩特點

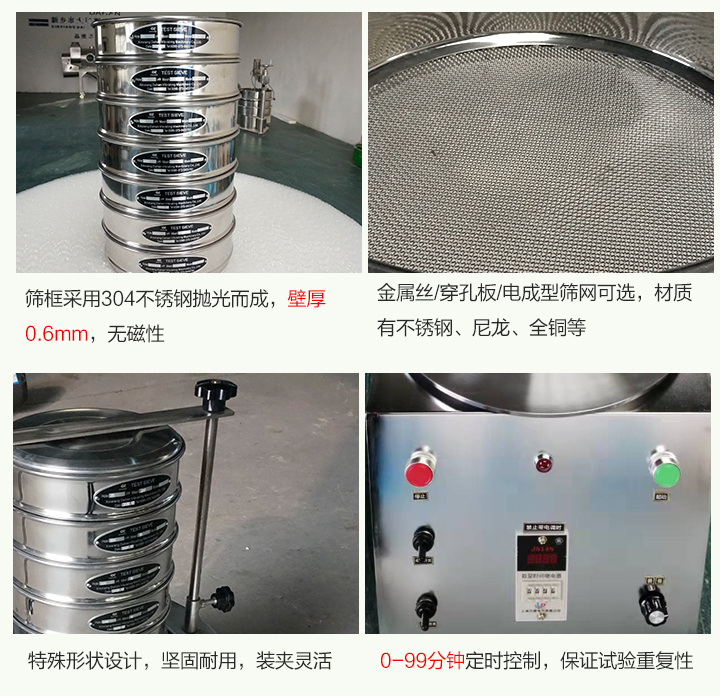

1、電磁試驗篩篩框、振動盤、箱體均采用SUS304不銹鋼材質制成壁厚0.6mm，無磁性，堅固耐用。

2、干篩能篩分至20微米（625目），增加負壓裝置，可篩至5微米，解決超細微粉干篩難題。

3、篩機可以放置8層試驗篩（含篩底），可將一種顆粒物料同時精密分出2-7個粒子段

4、配置時間繼電器控制，可定時自動關機，保證試驗重復性

5、平臺操作，無需固定。

電磁試驗篩原理

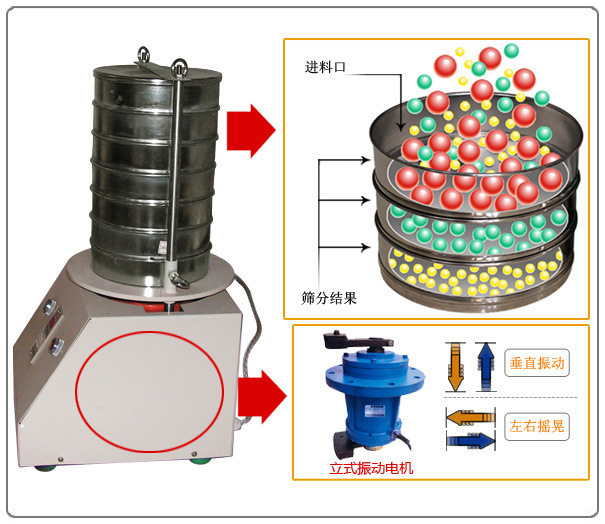

電磁試驗篩也叫電磁式標準振動篩機是以電磁振動器作為振動源的，電磁振動器振動帶動篩機低坐振動，再通過底坐傳導到安放在底座上的一套從粗到細排列的標準試驗篩，上下高頻顫動，同時安裝在下部的振動電機（或往復機構）使物料攤開。物料在標準檢驗篩篩面上振動，使小于試驗篩篩面網孔的物料顆粒篩分進下層試驗篩，如此層層篩選，使每層試驗篩內只留相同粒度的物料，達到不同粒度的分離并確定此物料的粒度組成。

技術參數

序號	名稱	數值	單位
1	可放篩具	1~8	層
2	篩具直徑	φ200/φ100/φ75	mm
3	篩分粒度	0.025~3	mm
4	噪音	小于50	dB
5	振幅	0~3（無極調整）	mm
6	電磁振動頻率	3000	次/分
7	電機振動頻率	1400	次/分
8	外形尺寸	435*350*720	長寬高
9	電源	220;50	V;HZ
10	整機重量	55	KG

電磁試驗篩結構

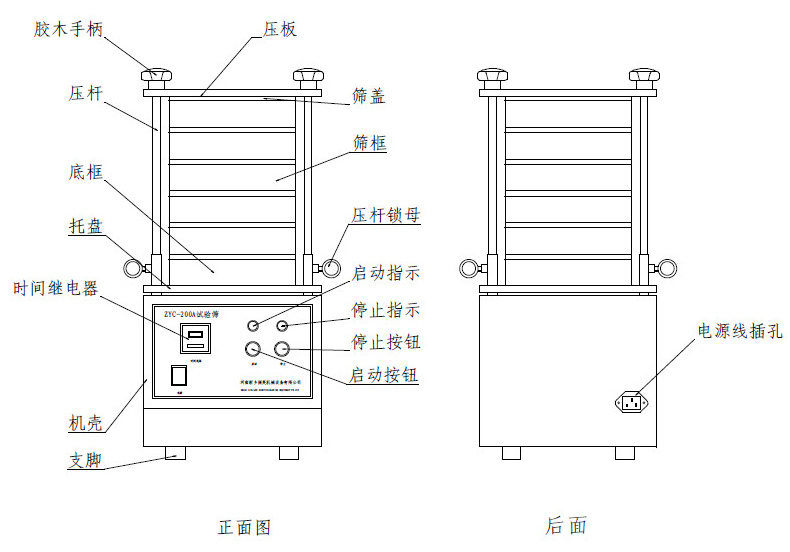

電磁試驗篩由手柄、壓板、篩蓋、篩框、篩底、托盤、等距調節桿、時間繼電器、振動電機等組成。

?底座?：提供穩定的支撐和固定。

?

?電磁發生器?：產生周期性變化的激勵力，使篩盤產生連續振動。

?

?篩盤?：承載物料并進行篩選。

?

?標準篩?：由粗到細排列的一組標準試驗篩，用于不同粒徑的分離。

電磁試驗篩細節

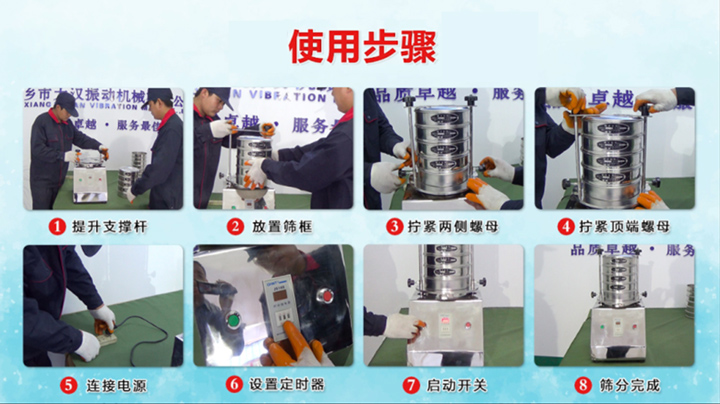

安裝調試

一、如需調整振動幅度.可調整電位器旋鈕即可得到不同的振幅。如果調整物料攤開的幅度請調整電機偏心塊。方法是調整電機上激振塊上的M8螺栓長度或附加螺絲.可得到不同的激振力。一般不調整。

二、根據篩分需要調整時間。標準振動篩機正面面板左側的時間繼電器前兩位為分，后兩位為秒。定時時間可以在0-99分59秒內根據需要調整。

三、標準振動篩機中配套使用的試驗篩，下層放低（無孔篩），上面放篩蓋。篩底篩蓋中間根據篩分粒度段的要求，從上到下依次從粗到細的原則可以放入1-7層試驗篩，將需要篩分的物料放入上（也是篩網粗）一層。

四、將試驗篩放入設備內，鎖緊頂部及兩側的螺母。具體做法是：先將標準振篩機頂部及兩側的四個鎖緊螺母放松，使兩側的兩根立柱可以自由落下，落在已放好的試驗篩上，然后先將兩側的鎖緊螺母鎖緊，最后將篩機頂部的兩個螺母鎖緊即可。注意：頂部及兩側的螺母必需鎖緊，壓緊是通過篩機頂部的兩個螺母頂兩側時松到低，壓緊兩側后再用頂部螺母壓緊的。

五、做好以上步驟后，開啟標準振動篩機正面面板右側按鈕，經過一段定時時間的篩分，定時結束時，篩機自動停機，也可以按紅色按鈕結束篩分。篩分結束就可以一次性篩分出你所需要多個粒度段的物料。
